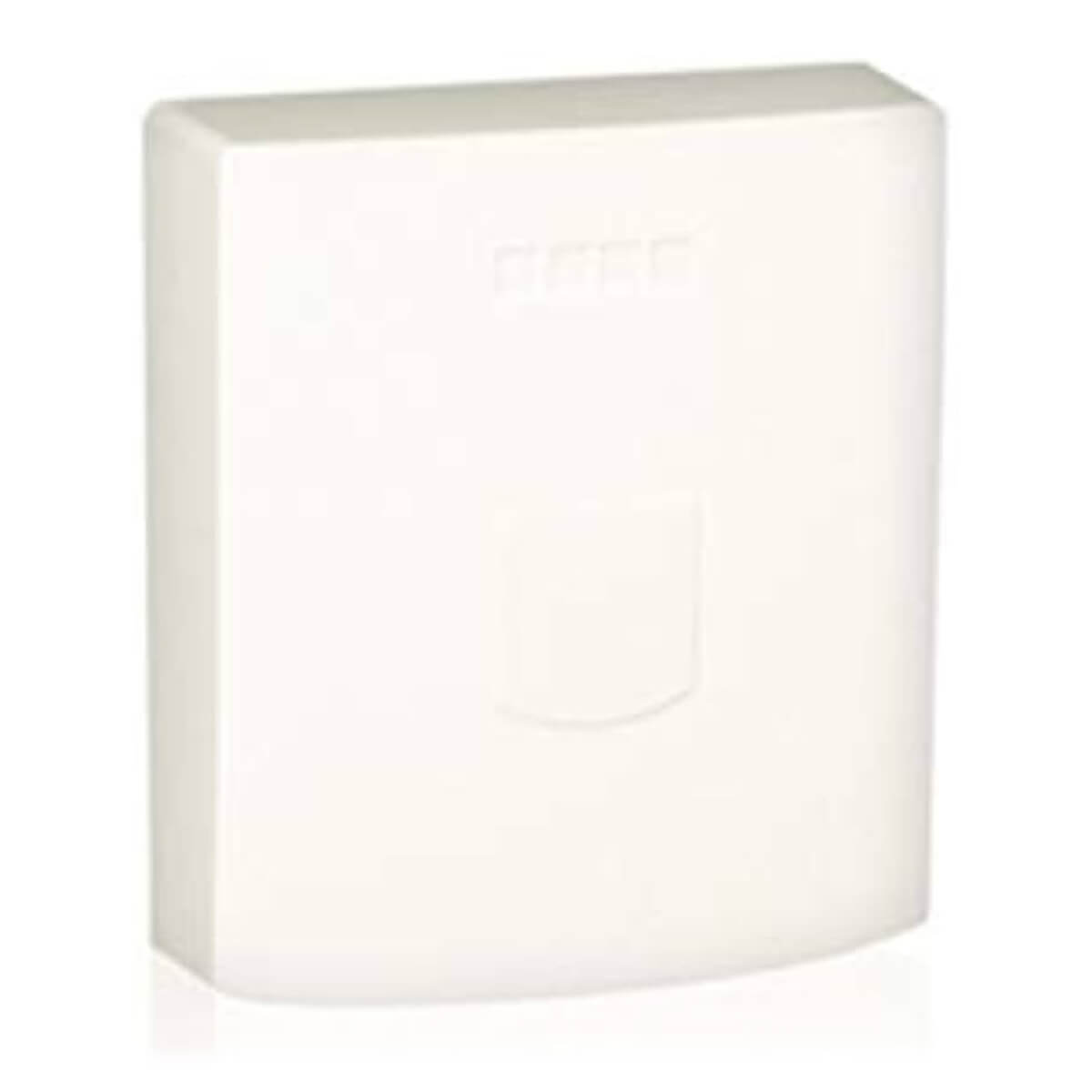

Dispositivo di prossimita’ trasponder solo per centrali 3.73
SCHEDA TECNICA
Tensione di alimentazione:
13.8 Vdc
Corrente nominale: 15 mA
Corrente massima: 45 mA
Frequenza di lavoro: 13,56MHz
Protocollo: ISO 14443 Type A
Utilizzabile per le centrali: Serie X e serie K versione x.73 o superiore
Buzzer per tempo di ingresso e uscita sonori
Led di segnalazione:
- LED Giallo:
programmabile - LED Rosso:
programmabile - LED
arancio: programmabile - LED Verde:
programmabile - LED Cortesia
rossi accesi: chiave riconosciuta
Dipswitch indirizzamento sul bus: dip in ordine 1-2-3
- OFF OFF OFF
= indirizzo 1 - ON OFF OFF =
indirizzo 2 - OFF ON OFF =
indirizzo 3 - ON ON OFF =
indirizzo 4 - OFF OFF ON =
indirizzo 5 - ON OFF ON =
indirizzo 6 - OFF ON ON =
indirizzo 7 - ON ON ON =
indirizzo 8
Dip 4 abilit?/disabilit? antirimozione (dip4 ON disabilitata)
FISSAGGIO
– Aprire l’involucro
svitando la vite nel lato inferiore, e facendo leva sul dentino in plastica,
avendo cura di non forzare.
– Fissare al muro la parte posteriore facendo fuoriuscire il cavo mediante
l’apposito passacavi.
– Settare i dip-switch di indirizzamento in funzione dell’impostazione numerica
richiesta dalla Vs. installazione.
-Collegare il bus
(A–B–positivo–negativo)
– Richiudere appoggiando la parte superiore della cover facendo scattare il
dentino in plastica e avvitare la vite di chiusura.
